產品介紹

SJG系列斜流風機

一、概述

1.1. SJG型斜流風機，其形狀為鼓形，由于具有進出口小特點，加快了氣流的流速，提高了壓力系數，同一般軸流風機同樣機號的情況下，其流量、壓力均大于一般軸流風機，特別適用于管道安裝空間較小的地方。

1.2. 風機按葉輪機號分為200~ 800mm十幾種規格,系列風量由200-25000m3/h，全壓由50 ~1200Pa。為滿足用戶對不同工況點性能調節的需要，可配用變頻電機和變頻控制器實現無級調速，建議調節頻率鎖定，在25Hz~50Hz。

1.3. 為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.4. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機做成包覆式。

1.5. FSJG表示玻璃鋼斜流風機。

二、工作條件

工作溫度: -20~+40℃；

濕度：小于90%；

介質條件：空氣(含塵量不超過100mg/m3)；

工作電源：三相、380V/50Hz。

三、應用

風機可廣泛應用于民用建筑、工礦企業、賓館、飯店、博物館、體育館等通風換氣場所，特別適用于管道安裝空間較小的地方。

四、配置

4.1.標準配置

●葉輪；     ●機殼；     ●電機；     ●底腳。

4.2備選件及附件(訂貨時注明是否購買)

※減振設備；     ※控制箱；     ※網罩；     ※對接法蘭。

五、SJG型斜流風機加工工藝

5.1. 風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。

5.2. 外筒法蘭為采用整體翻邊旋壓而成。

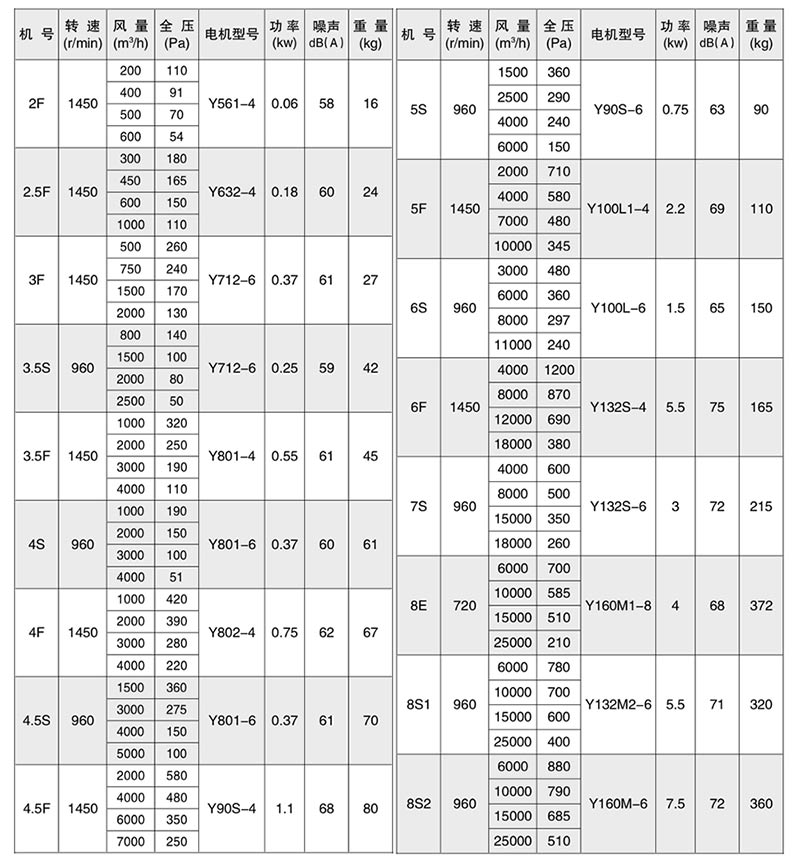

六、SJG型斜流風機性能參數表
